SMT貼片加工中蝕刻鋼網和激光鋼網及cnc鋼網有什么區別?

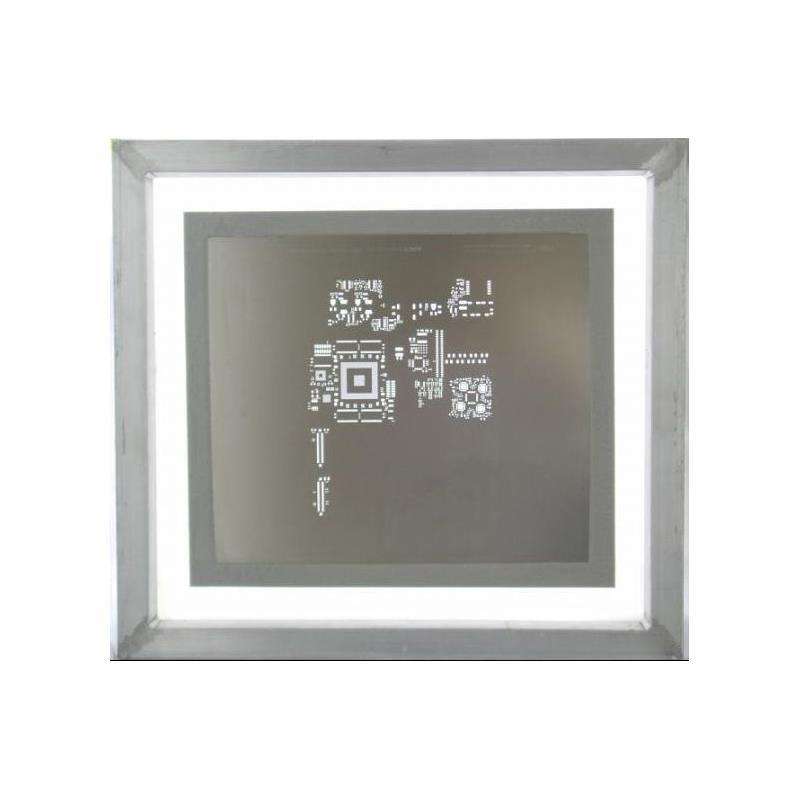

無論您是制造DYI表面貼裝PCB還是制造SMT PCB的PCB原型工廠，都始終使用焊膏。將其施加到SMT焊盤上，然后使其通過回流焊爐，以將電子設備牢固地焊接在銅表面上。要將焊膏涂在SMT焊盤上，最經濟的方法是使用SMT鋼網。當前的問題是如何在這些SMT鋼網上打孔。在本節中，我們將討論制作SMT模具的三種不同方法。
使用CNC加工SMT鋼網
在這種方法中，您可以選擇使用4密耳的薄不銹鋼板。完成PCB設計后，關閉除SMT焊盤層（也稱為隔離層）以外的所有其他PCB層。導出為.dxf文件或您知道的其他任何格式都可以輕松制作2D CNC文件。大多數CNC會理解G代碼。然后，您可以使用自己喜歡的軟件來生成G代碼文件。一個足夠好的選擇是Mach 3程序。或者，您可以搜索在線G代碼文件轉換器，或者根據您的SMT焊盤尺寸準備自己的G代碼。 CNC應使用合適的PCB切割工具進行良好設置。從這一點出發，將G代碼加載到CNC上后，它將舒適地切掉G代碼指定的鋼材，以便在鋼板上打通孔。這就是您可以簡單地使用CNC制作SMT模具的方法。
使用蝕刻劑 制作smt鋼網
制作SMT鋼網的另一種方法是使用化學蝕刻劑。在這種情況下，我們仍將使用用于SMT鋼網的400萬不銹鋼板。在這種方法中，您可以導出實際比例為1：1的.png文件，而不是從PCB Design軟件導出.dxf文件。與CNC.dxf文件不同，建議您將SMT焊墊設為白色，將其他零件設為黑色。此文件代表您的面具。如果需要，請不要忘記鏡像此.png文件。有多種方法可用于將該遮罩轉移到鋼板上。這些方法包括墨粉轉移和UV曝光。制備小型PCB原型時通常使用色粉轉移，而大規模PCB原型則首選UV曝光，也可用于小型原型。建議在將面膜轉移到鋼板之前，先用丙酮或酒精清潔鋼板。將面罩很好地轉移到鋼板中后，用膠帶覆蓋鋼板的其余部分，以保護其免受任何形式的腐蝕。然后將薄片浸入過氧化氫溶液中，該溶液會吞噬裸露的區域； SMT墊區域為白色。在短時間內，將創建完美的SMT鋼網孔，并且在清潔后即可使用SMT鋼網。
使用SMT激光鋼網設備切割SMT鋼網
該方法與使用CNC的方法類似，不同之處在于，激光的熱量是用于去除材料的熱量。激光產生的熱量足以蒸發或熔化材料。使用激光的好處是您可以自由選擇SMT鋼網的材料范圍。對于塑料片，您可以選擇激光蝕刻或激光雕刻。應格外小心，以免由于激光熱影響區而導致成品孔質量下降。這可以通過平衡激光電流與激光切割速度來實現。
